TV-Wand mit Beleuchtung selber bauen

Diese TV-Wand ist im wahrsten Sinne des Wortes ein Eyecatcher. Denn der große Flachbildschirm lädt zum gemütlichen Filmabend ein, und die LED-Stripes sorgen für eine angenehme Stimmung.

Eine TV-Wand mit vielen Möglichkeiten!
Eine TV-Wand mit vielen Möglichkeiten!© Christian Bordes

Nichts hat sich so rasant verändert wie die mediale Welt. Alles ist digital, auch das Fernsehen und die Sehgewohnheiten sind entsprechend anspruchsvoller geworden. Ob Dokumentationen, Spielfilme oder Fußballspiele – es muss schon so rüberkommen wie im Kino. Aus diesem Grund sind die alten, ausladenden Geräte weitgehend ausrangiert, und mittlerweile haben sich in annähernd allen Wohnzimmern Flachbildschirme breitgemacht. Auch Flatscreens brauchen einen bestimmten Rahmen, damit sie zur Geltung kommen.

MDF-Platten

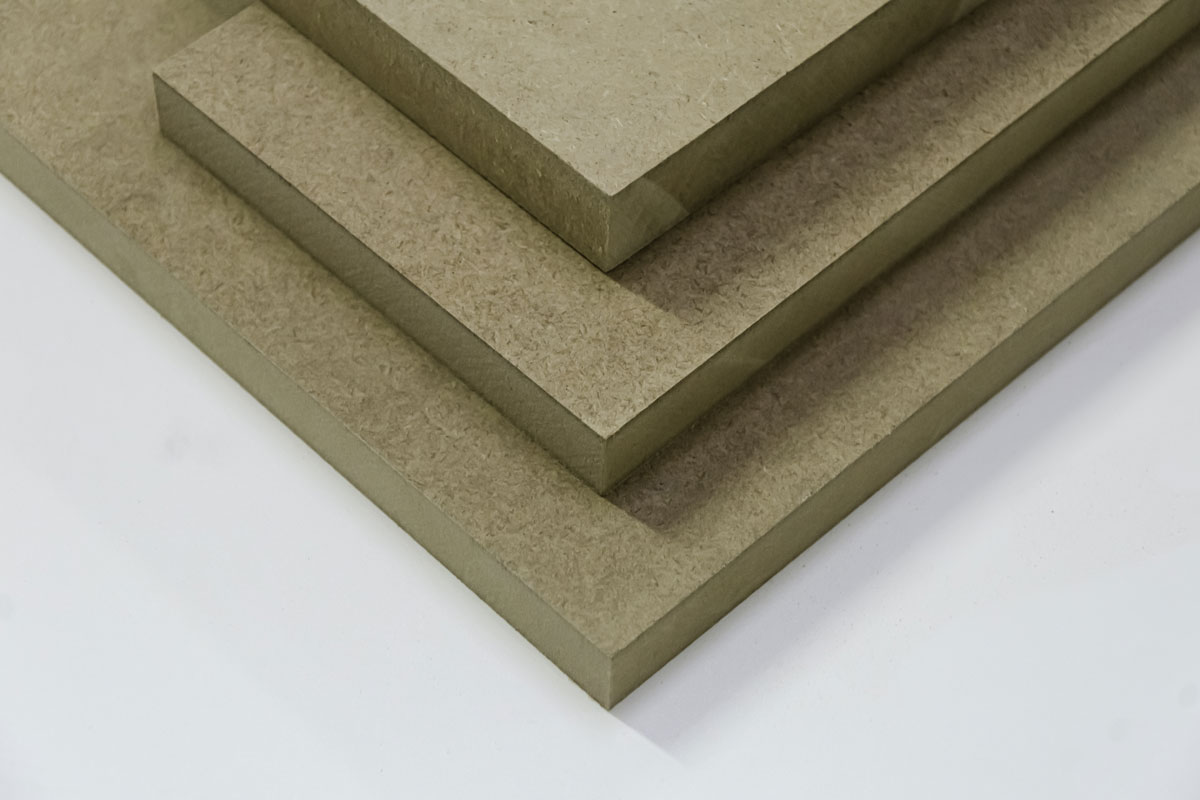

Die Rückseite der TV-Wand besteht aus MDF-Platten.© Jackonda - stock.adobe.com

Natürlich gibt es entsprechende Möbel zu kaufen, aber die passen nicht in jedes Ambiente. Bleibt dem Selbermacher, seine TV-Wand nach eigenem Gusto zu bauen. Bei unserem Vorschlag haben wir gleich zwei Fliegen mit einer Klappe geschlagen. Zum einen die Fläche hinter dem Gerät gestaltet und zum anderen das Objekt illuminiert. Damit die relativ große Konstruktion (250 × 170 Zentimeter, genaue Maßangaben auf der Zeichnung weiter unten) den rechten Halt bekommt, ist ein Lattengerüst notwendig, das in der Wand verankert wird.

Auf die vorgesetzte Tischlerplatte wird zunächst ein Flächenspachtel aufgetragen und dann mit Acryl-Buntlack gestrichen, sodass ein feiner Glanz entsteht. Ein Highlight der TV-Wand ist das umlaufende Licht mit LED-Stripes, die der ganzen Konstruktion eine schwebende Leichtigkeit verleihen. Außerdem verbreitet das Licht eine angenehme Atmosphäre im Raum.

Der absolute Clou aber ist der Riss, der die Wand von oben bis unten teilt und mit RGB-Stripes bestückt ist. Das bringt Dynamik in die Fläche. Und wenn eine Party ansteht und der Flat screen schwarz bleibt, lässt sich hier eine kleine Lightshow in den Farben Rot, Grün und Blau veranstalten. Eine TV-Wand mit vielen Möglichkeiten!

Sechskantschrauben und Dübel
© M. Schuppich - stock.adobe.com

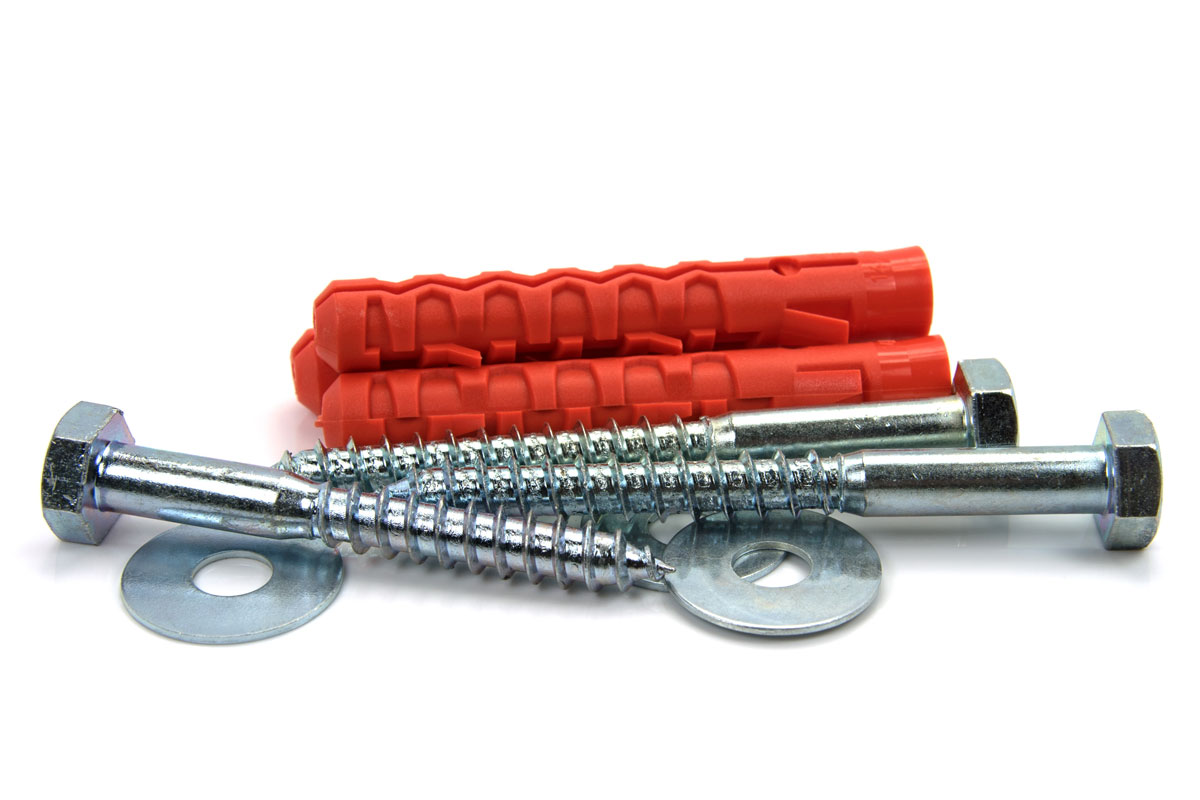

Aus den zugeschnittenen MDF-Platten werden das Sideboard und der Kasten gebaut. Die langen Sechskantschrauben und Dübel verbinden die Rahmenkon struktion mit der Wand.

TV-Wand selber bauen - Schritt für Schritt

Schritt für Schritt zur TV-Wand
Platten aufdoppeln
© Bordes

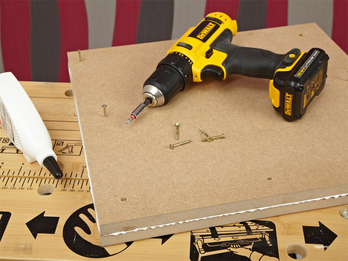

Schritt 1/22: Platten aufdoppeln

Für Kasten und Sideboard werden die MDF-Platten aufgedoppelt.

Platten zusammenschrauben
© Bordes

Schritt 2/22: Platten zusammenschrauben

Verleimen Sie die Platten stumpf und schrauben Sie sie zusammen.

Schnittkante abspachteln
© Bordes

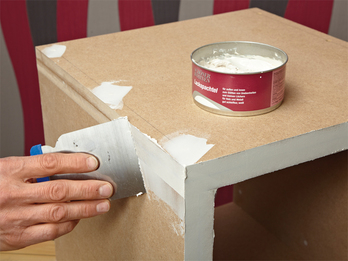

Schritt 3/22: Schnittkante abspachteln

Spachtelnn Sie die Schraubenlöcher und Schnittkanten mit Lackspachtel ab. Nach dem Durchtrocknen schleifen Sie alles plan und entstauben es.

Kasten lackieren
© Bordes

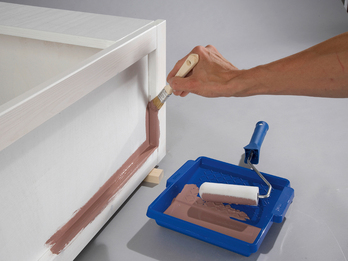

Schritt 4/22: Kasten lackieren

Zum Abschluss lackieren Sie Kasten und Sideboard zweimal. Vergessen Sie dabei den Zwischenschliff nicht!

Wandlöcher markieren
© Bordes

Schritt 5/22: Wandlöcher markieren

Schneiden Sie die Dachlatten für die Konstruktion auf 160 Zentimeter zu. Markieren Sie dann die Wandlöcher bohren Sie diese.

Bohrpunkt markieren
© Bordes

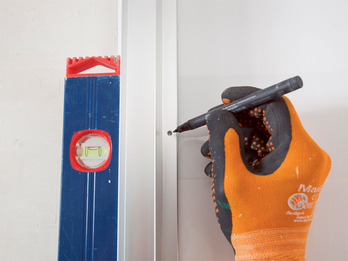

Schritt 6/22: Bohrpunkt markieren

Bringen Sie die Dachlatten für die Wandbefestigung gerade an (Wasserwaage!). Durch das vorgebohrte Loch lässt sich nun der Bohrpunkt mit einem Stift markieren.

Dachlatten anschrauben
© Bordes

Schritt 7/22: Dachlatten anschrauben

Bohren Sie die Dübellöcher (10 Millimetger Ø) und stecken Sie Dübel hinein. Schrauben Sie dann die Dachlatten mit  Sechskantschrauben (8 × 90 Millimeter) an.

Haltesegment verschrauben
© Bordes

Schritt 8/22: Haltesegment verschrauben

Die Dachlatten und die Tischlerplatten-Streifen (10 × 160 Zentimeter) werden zu Haltesegmenten des Gerüsts. Fixieren Sie alles mit Schraubzwingen und verschrauben (4 × 40 Millimeter) Sie es miteinander.

Abstandhalter festschrauben
© Bordes

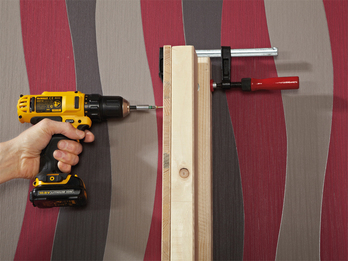

Schritt 9/22: Abstandhalter festschrauben

Die vorgefertigten Segmente werden als Abstandhalter zur Wand an den Dachleisten festgeschraubt.

Dachlatte verbinden
© Bordes

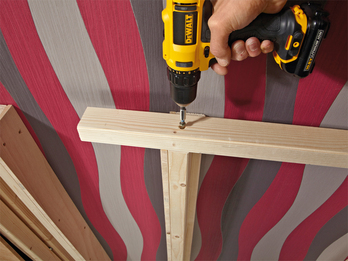

Schritt 10/22: Dachlatte verbinden

Verbinden Sie die oberen und unteren abschließenden Dachlatten mit den Haltesegmenten frontbündig miteinander.

Ausschnitt heraussägen
© Bordes

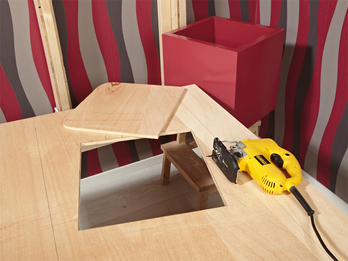

Schritt 11/22: Ausschnitt heraussägen

Sägen Sie den rechteckigen Ausschnitt für den Kasten an der gewünschten Stelle aus der rechten Hälfte (125 x 170 Zentimeter) der Frontplatte heraus. Der Kasten wird abschließend in die Frontplatte eingeschoben und in der Wand verschraubt.

Frontplatte verschrauben
© Bordes

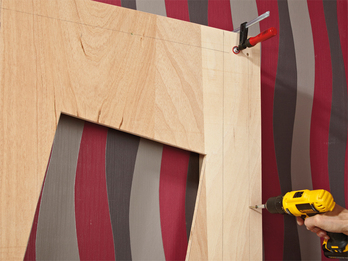

Schritt 12/22: Frontplatte verschrauben

Die so vorbereitete Frontplatte wird dann mit der Haltekonstruktion verschraubt (4 × 40 Millimeter).

Blenden anschrauben
© Bordes

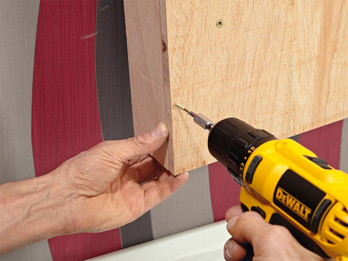

Schritt 13/22: Blenden anschrauben

Schrauben Sie die seitlichen Blenden (7 × 170 Zentimeter) an die Frontplatte an.

Bruchkante aufdoppeln
© Bordes

Schritt 14/22: Bruchkante aufdoppeln

Damit die "Bruchkante" massiv zur Geltung kommt, wird diese aufgedoppelt. Das untere Brett (22 Zentimeter breit) wird auf die rückseitige Frontplatte geleimt und mit Schrauben (3,5 × 22 Millimeter) fixiert. Schrauben Sie dann das obere Brett (18 Zentimeter breit) mittig auf das zuvor montierte Brett.

Frontplatte aufsägen
© Bordes

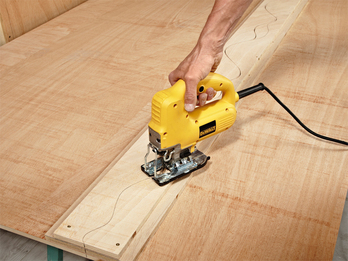

Schritt 15/22: Frontplatte aufsägen

Sägen Sie nun die Frontplatte entlang der markierten Wellenlinie auf.

Bruchkante anschrauben
© Bordes

Schritt 16/22: Bruchkante anschrauben

Lösen Sie die obere Platte wieder und schrauben Sie sie in einem Abstand von 2 Zentimeter von der Bruchkante an. An der Sägekante werden später die selbstklebenden RGB-Stripes montiert.

Frontplatte grundieren
© Bordes

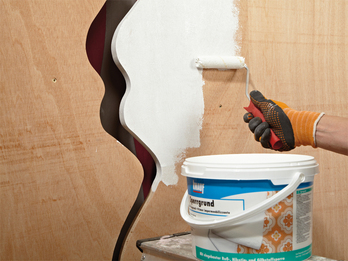

Schritt 17/22: Frontplatte grundieren

Grundieren Sie die aufgeschraubte Frontplatte komplett mit Sperrgrund.

Flächenspachtel-Pulver einrieseln lassen
© Bordes

Schritt 18/22: Flächenspachtel-Pulver einrieseln lassen

Lassen Sie das Flächenspachtel-Pulver in das Wasser einrieseln, rühren nSie alles kurz auf und lassen Sie dann alles sumpfen.

Flächenspachtel auftragen
© Bordes

Schritt 19/22: Flächenspachtel auftragen

Tragen Sie den Flächenspachtel mit der Kelle zügig mit Struktur auf.

Buntlack auftragen
© Bordes

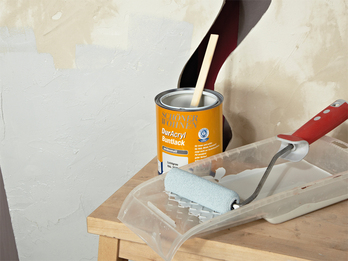

Schritt 20/22: Buntlack auftragen

Ist der Flächenspachtel durchgetrocknet, wird Buntlack mit der Rolle aufgetragen.

Farbe verreiben
© Bordes

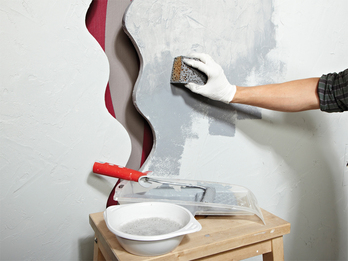

Schritt 21/22: Farbe verreiben

Verrühren Sie graue Binderfarbe mit Tapetenkleister (3:1) und rollen Sie das Gemisch auf. Verreiben Sie nalles sofort mit einem Schwamm.

Tipp: Arbeiten Sie in kleinen Flächen!

Fertige Fernsehwand
© Bordes

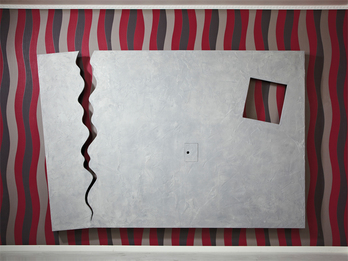

Schritt 22/22: Fertige Fernsehwand

Und so sieht die fertige Fernsehwand mit gestalteter Oberfläche aus! Hinter der kleinen Platte mit Lochgriff verbirgt sich der verdeckte Anschluss für den Flatscreen.

Auf dieser Zeichnung kann man den Querschnitt der 12-Zentimeter-starken TV-Wand einsehen: von den seitlichen Blenden bis zu den Haltesegmenten.

TV Aufsicht

Alle Maße auf einen Blick für unsere TV-Wand: Hier gewähren wir einen Blick hinter die Kulisse – auf sämtliche Aussparungen sowie die Halterungen, Sideboard und Kasten.


TV-Wand selber bauen - Kabelsalat hinter der Kulisse

Der Kabelsalat hinter der Kulisse
Durchgangsloch bohren
© Bordes

Schritt 1/6: Durchgangsloch bohren

Bohren Sie mit dem Forstnerbohrer (15 Millimeter Ø) das Durchgangsloch für die Kabel in das Haltesegment.

Infrarotsensoren einstecken
© Bordes

Schritt 2/6: Infrarotsensoren einstecken

In die vorbereitete Montageplatte werden die Infrarotsensoren für die RGB- und Warmlight-Stripes eingesteckt.

Kabel durch das Haltesegment führen
© Bordes

Schritt 3/6: Kabel durch das Haltesegment führen

Führen Sie dann die Kabel durch das Haltesegment und schrauben Sie die Montageplatte an.

TV-Wand Elektronik
© Bordes

Schritt 4/6: TV-Wand Elektronik

Verbinden Sie im Anschluss alles mit der installierten Elektronik.

LED-Stripes zuschneiden
© Bordes

Schritt 5/6: LED-Stripes zuschneiden

Die LED-Stripes können an markierten Stellen problemlos mit der Schere auf die gewünschte Länge zugeschnitten werden.

LED-Stripes montieren
© Bordes

Schritt 6/6: LED-Stripes montieren

Die selbstklebenden, flexiblen LED-Stripes und 90-Grad-Connectors sind einfach zu montieren.

TV-Wand mit Sideboard
Wir haben das Sideboard und den Kasten Rot gestrichen, die Rückwand in Grau.© Christian Bordes

Sideboard in voller Funktion: Wie der Kasten wird auch das Sideboard hergestellt und von hinten mit der Wand verschraubt. Es bietet viel Platz für DVD-Player und -Sammlung.

TV-Wand selber bauen - LED-Stripes

LED-Stripes: das Licht von der Rolle
LED-Stripe-Set
© Selbermachen

Schritt 1/3: LED-Stripe-Set

Nichts ist so praktisch wie Licht, das man sich auf sein gewünschtes Maß zuschneiden kann. Und die LED-Stripes sind nicht nur einfach zu installieren, sondern auch noch energiesparend. Für die Beleuchtung der TV-Wand haben wir folgende Lichtsysteme eingesetzt: rund um die Haltekonstruktion ein Stripe-Set mit Licht in Warmwhite und 90-Grad-Connectors sowie Verteilerbox (Junction Box) mit Anschlusskabel.

Infrarotsensor
© Selbermachen

Schritt 2/3: Infrarotsensor

So sieht der Infrarotsensor mit der dazugehörigen Schalt-Elektronik aus.

RGB-Set
© Selbermachen

Schritt 3/3: RGB-Set

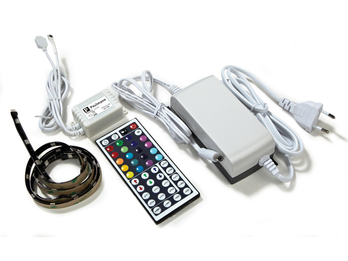

Die Bruchkante wird mit RGB-Stripes beleuchtet. Dazu kommt die RGB-Steuerung sowie ein entsprechendes Empfängersensor samt Fernbedienung und Netzteil.
